機械の選択: スクリューシップアンローダーに必要な電力を見積もる方法

右を選択する スクリューシップアンローダー 港湾運営にとって、効率、運営コスト、長期的な信頼性に直接影響を与える重要な決定です。この選択プロセスの中心となるのは、電力要件の正確な見積もりです。モーターのサイズが小さすぎると、頻繁な失速、メンテナンスの増加、目標の荷降ろし率の達成不能につながりますが、モーターが大きすぎると、不必要な設備投資とエネルギー消費の増加につながります。このガイドでは、システムに必要な電力を見積もるための包括的で段階的なアプローチを提供します。 スクリューシップアンローダー を定義する重要な要素と計算を詳しく掘り下げます。 スクリューコンベア動力計算 これらの複雑なマシンのために。ちゃんとした バルクアンローダーの電力見積もり これは、最適なパフォーマンスと投資収益率を確保するための基本です。

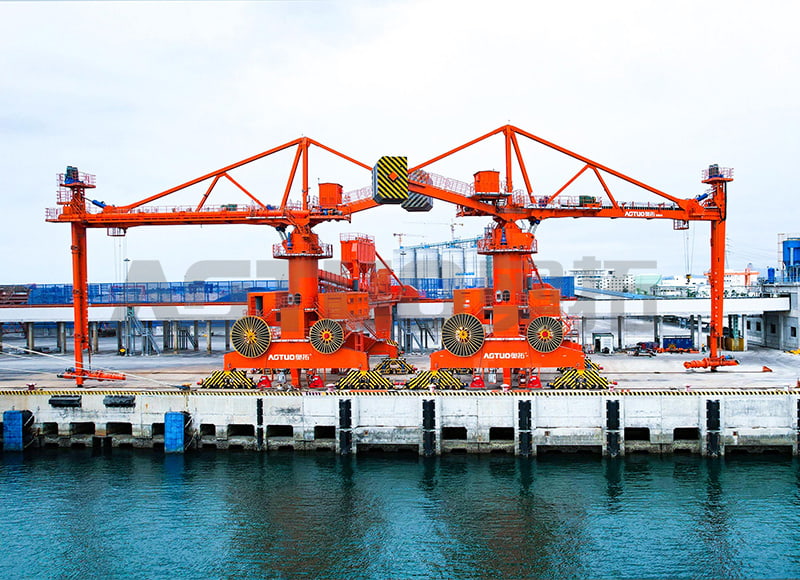

1000-70000 DWT 200-1500t/h レールモバイルスクリューシップアンローダー

電力需要の中核要素を理解する

を駆動するために必要な総電力 スクリューシップアンローダー は単一の値ではなく、いくつかの異なるコンポーネントの合計です。これらの各コンポーネントは、船倉から陸上の受け入れシステムに物質を移動するためにモーターが克服しなければならない力を表します。これらの要素を理解することは、正確な分析を行うための第一歩です。 アンローダモーターのサイズガイド .

• マテリアルハンドリングパワー (P _H ): これは、スクリューコンベアの長さと傾斜に沿ってバルク材料を実際に持ち上げて移動するために必要な力です。これは、コンベヤの容量、リフト高さ、および長さに直接関係します。
• 材質の摩擦力 (P _F ): 材料が動くと、スクリューのフライトとトラフがこすれ、摩擦が生じます。このコンポーネントは、材料の摩耗性と内部摩擦係数の影響を受けます。
• 空のコンベヤー動力 (P _E ): これは、ベアリング、ギアボックス、その他の可動部品の機械的摩擦を克服して、アンローダーを単に空の状態で実行するのに必要な電力です。
• 追加の負荷: 傾斜した操作、ブームの風抵抗などの環境要因、ラフィング動作や旋回動作などの補助システムに必要な電力も、総需要に寄与します。

電力要件に影響を与える主な要因

電力を正確に推定することは、多変数の問題です。計算を開始する前に、処理する材料とアンローダーの動作パラメータに関する特定のデータを収集することが不可欠です。このデータは信頼性の高いデータの基礎を形成します。 バルクアンローダーの電力見積もり .

• 材料のかさ密度 (γ): 材料の単位体積あたりの重量 (例: kg/m3)。鉄鉱石などの重い材料は、穀物などの軽い材料よりも大幅に多くの電力を必要とします。
• 荷降ろし能力 (Q): 希望の質量流量 (例: 1 時間あたりのトン数)。これが電力要件の主な要因です。
• コンベヤの長さ (L) と傾き (H): 材料を輸送する必要がある合計水平距離と垂直リフト高さ。コンベヤーが長くて急勾配になると、より多くの電力が必要になります。
• 材料の摩擦係数 (f): 材料の流れ特性とコンベヤ表面との相互作用を表す無次元の値。粘着性のある素材や研磨性のある素材の場合はより高くなります。
• 充填係数(φ): 利用可能な総面積に対する材料で満たされた断面積の比率。通常、スクリューコンベヤでは過負荷を防ぐため、これは 15% ～ 45% です。

材質比較表

おそらく、バルク材料の特性が最も重要な変数です。次の表は、一般的な材料の典型的な値を示しています。これらは、 スクリューコンベア動力計算 .

段階的な電力計算方法

最終設計には詳細なソフトウェアが使用されることがよくありますが、手動による見積もりは貴重な洞察を提供します。以下の方法論は、CEMA (コンベヤー機器製造業者協会) 規格に基づいており、基本的な水平スクリューコンベヤーのプロセスの概要を示しています。これはあらゆるものの中核を形成します アンローダモーターのサイズガイド .

ステップ 1: マテリアルハンドリング能力 (P) を計算する _H )

これは、材料の質量を必要な距離だけ移動させるのに必要な力です。式は次のとおりです。

P _H (kW) = (C * L * g) / 3600

ここで: C = 容量 (kg/h)、L = コンベヤの長さ (m)、g = 重力 (9.81 m/s²)。傾斜コンベヤの場合、「L」は総搬送距離に置き換えられ、電力需要が大幅に増加します。

• 例: 30 メートルにわたる 500 t/h (500,000 kg/h) の能力の場合: P _H = (500,000 * 30 * 9.81) / 3600 = ~40.9 kW。
• 考慮事項: このコンポーネントは、容量とリフト高さの変化に最も敏感です。

ステップ 2: 材料の摩擦力 (P) を計算します。 _F )

これは、材料とネジ/トラフの間の摩擦を考慮します。式は次のとおりです。

P _F (kW) = (C * L * f) / 3670

ここで: f は材料の摩擦係数です (例: セメントの場合は 1.5、クリンカーの場合は 4.0)。

• 例 (続き): 30 メートルを超えるセメント (f=1.5) の場合: P _F = (500,000 * 30 * 1.5) / 3670 = ~6.1 kW。
• 考慮事項: 「f」係数が高い研磨材を使用すると、この値が大幅に増加します。

ステップ 3: 効率を考慮して設置電力を決定する

計算された出力値は理論上のものであり、機械的損失は考慮されていません。モーターシャフトで必要な合計出力は、すべての出力成分の合計を全体の駆動効率 (η) で割ることによって求められます。

P _合計 = (P _H P _F P _E )/η

• 効率 (η): ギアボックスとベアリングを含むシステムの場合、η は通常 0.85 ～ 0.95 です。
• 空のコンベヤー動力 (P _E ): これは、メーカーのデータから推定することも、初期推定の材料出力の小さな割合 (たとえば、5 ～ 10%) として推定することもできます。
• 最終的なサイズ設定: 通常、P には 10 ～ 15% の安全率が追加されます。 _合計 最終的に取り付けられるモーター出力を決定し、起動時の負荷や軽度の過負荷に対処できることを確認します。

現実世界のアプリケーションに関する高度な考慮事項

基本的な計算は基礎を提供しますが、現実世界では スクリューアンローダー仕様 より複雑なダイナミクスを考慮する必要があります。 Hangzhou Aotuo Mechanical and Electrical Co., Ltd. などの豊富なエンジニアリング経験を持つ企業は、最大 3000 t/h を処理できる装置の設計にこれらの要素を統合しています。

• 可変周波数ドライブ (VFD): VFD を使用すると、モーターをさまざまな速度で動作させることができ、「ソフト スタート」が可能になり、起動時のピーク電流と機械的ストレスが軽減されます。このストレスは動作出力よりも高くなる可能性があります。
• 非標準条件: 極度の寒さでの操作は材料の特性や潤滑剤の粘度に影響を与える可能性があり、高湿度では特定の材料の粘着力が増加する可能性があり、どちらも電力需要に影響を与えます。
• 複数のドライブユニット: 非常に長いスクリュー アンローダーの場合、スクリュー シャフトの過度のねじれを防ぐために、長さに沿って間隔を置いて配置された複数のモーターによって電力が供給される場合があります。
• システム統合力: 合計 バルクアンローダーの電力見積もり ブームのラフィング（上昇/下降）、アンローダの旋回（回転）、および集塵システムに必要なエネルギーも含める必要があります。

よくある質問

スクリューシップアンローダーのモーターのサイズを決める際に最もよくある間違いは何ですか?

最も一般的でコストのかかる間違いは、材料の摩擦係数 (「f」値) とシステム全体の非効率を過小評価することです。エンジニアは多くの場合、基本的な持ち上げ力 (P _H ）しかし、クリンカーや湿った石炭などの研磨性または粘着性の材料をトラフに押し込むのに必要な追加エネルギーを適切に考慮できていません。この見落としと、過度に楽観的な駆動効率の使用が組み合わさると、過負荷が発生し、トリップし、寿命が短くなる過小なモーターを選択することになります。堅牢な アンローダモーターのサイズガイド 常に保守的で材料固有の摩擦係数を強調します。

材料の選択は、密度以外にも電力の計算にどのような影響を及ぼしますか?

密度はマテリアルハンドリング能力 (P _H )、材料の物理的特性は材料の摩擦力 (P _F ）。鉄鉱石やクリンカーなどの研磨材は非常に高い摩擦係数 (「f」) を持っており、P が倍増する可能性があります。 _F 穀物のような自由流動性の材料の数倍の成分を含んでいます。さらに、固まったり付着したりする傾向のある材料では、詰まりを防ぐために充填係数 (φ) を低くする必要があり、同じ能力を達成するために異なる速度で動作するより大きな直径のスクリューが必要になる場合があり、間接的にパワーバランスに影響を与えます。したがって、徹底的な スクリューコンベア動力計算 詳細な材料特性がなければ不可能です。

スクリューアンローダー用のモーターは大きすぎるのと小さすぎるのどちらが良いでしょうか?

どちらにも欠点はありますが、小型のモーターは明らかに悪い選択肢です。モーターのサイズが小さすぎると、必要な容量を供給できず、負荷がかかると失速し、過熱し、定期的なメンテナンスが必要になり、過剰なダウンタイムと運用コストが発生します。大型のモーターは、初期投資が高くつき、出力曲線上の効率が低い点で動作する可能性がありますが、確実にタスクを実行します。最新の可変周波数ドライブ (VFD) を使用すると、大型モーターの動作効率の悪さを軽減できます。したがって、疑わしい場合は、安全係数を適用し、信頼性を確保するためにわずかに大きいモーターを選択するのが業界の標準的な慣行であり、これが重要な原則です。 スクリューアンローダー仕様 .

船舶アンローダー用途に標準スクリューコンベアの計算を使用できますか?

これを出発点として使用することはできますが、船舶のアンローダーには、標準的な計算では把握できない独特の複雑さが生じます。ブームの起伏や船の位置の変化に応じて内部スクリューコンベアの長さと傾斜が変化するという動的な操業の性質は、電力需要が一定ではないことを意味します。さらに、要求の厳しい 24 時間年中無休のポート環境では高い信頼性が必要であるため、安全係数を大きくすることが正当化されます。専門のエンジニアリング ソフトウェアを使用するか、実績のある経験豊富なメーカーに相談することを強くお勧めします。 バルクアンローダーの電力見積もり これらの変動する過酷な条件下で機能しなければならないシステム。
